I. Latar Belakang

Rangkaian ini berfungsi sebagai system pendeteksi pencuri, ketika LDR terkena cahya maka pintu akan terkunci lalu LED dan Buzzer akan menyala.

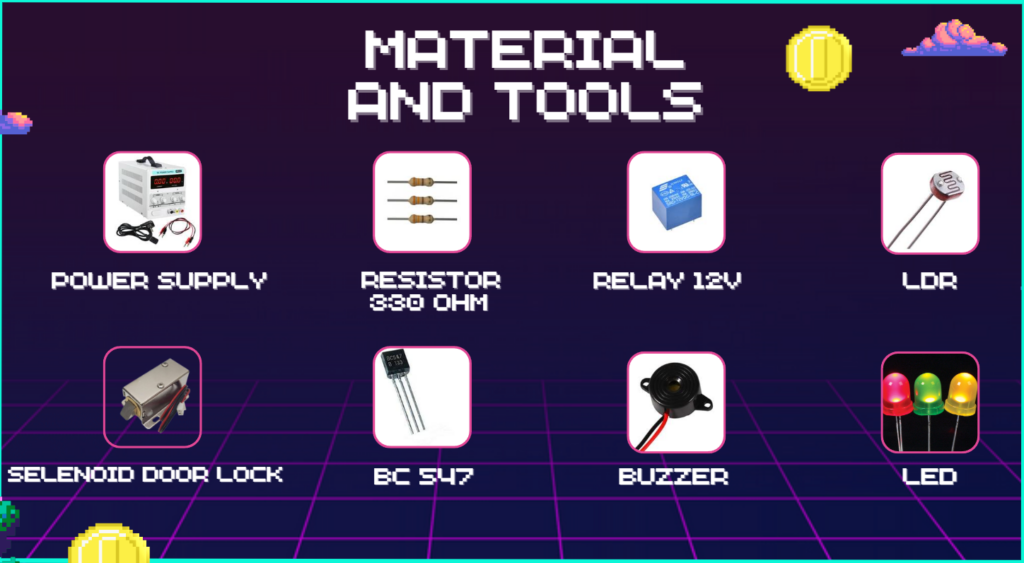

Komponen yang digunakan meliputi Resistor 330 ohm, Relay 12V, LDR, Selenoid door lock, Transistor BC547, Buzzer dan LED. pada rangkaian ini terdapat 3 proses yaitu INPUT terdiri dari LDR, PROSES terdiri dari Transistor BC547 dan Resistor 330 ohm, terakhir yaitu OTPUT yang terdiri dari LED, Buzzer, Relay dan Selenoid door lock.

Cara kerja system ini adalah ketika LDR Aktif/menerima cahaya maka resistansinya akan menurun sehingg ategangan akan masuk ke base Transistor BC547, lalu Emitor dan Collector Transistor BC547 pun akn terhubung sehingga LED dan Buzzer pun akan menyala. ketika LED sudah menyala maka Relay pun akan Aktif dan Selenoid door lock yang terhubung ke pin NC akan Non Aktif, yang awalnya Selenoid door lock dalam kondisi terbuka, ketika Relay aktif maka Selenoid akan dalam kondisi tertutup/terkunci.

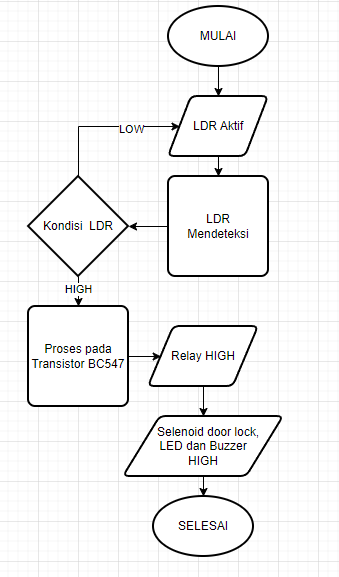

II. Flowchart

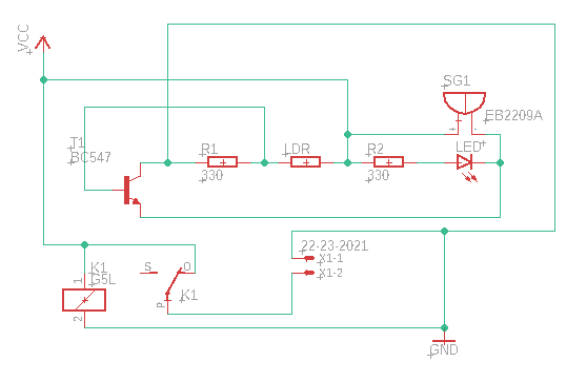

III. Wiring

IV. Documentation

By : Adiluhung Dwi Nugroho
